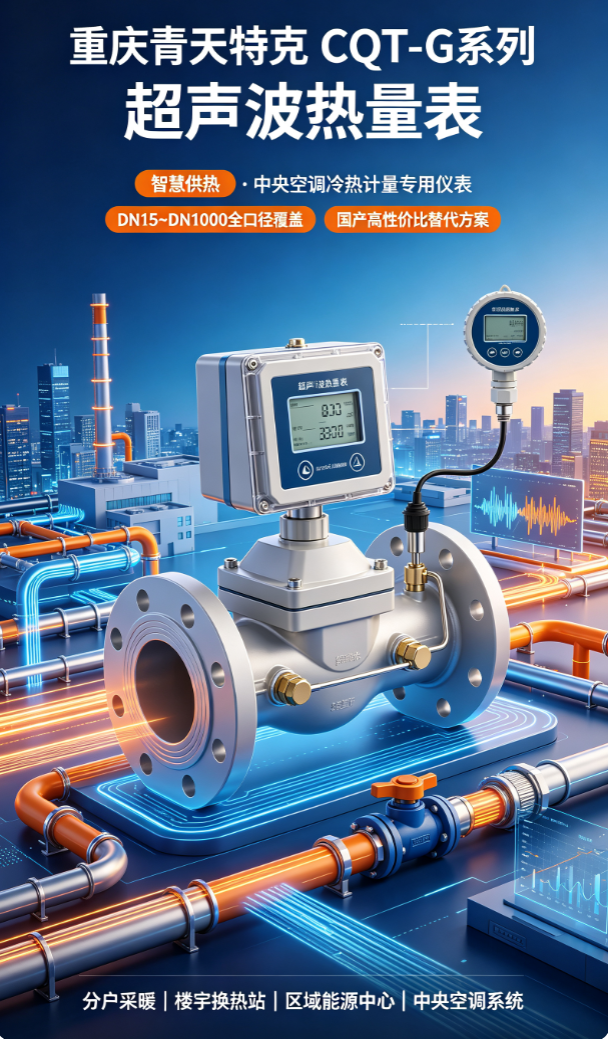

智慧供热 · 中央空调冷热计量专用仪表，DN15~DN1000全口径覆盖，国产高性价比替代方案超声波热量表是集中供热、中央空调冷热计量的核心仪表，采用超声波时差法原理，无机械转动部件，无磨损、不堵塞，可同时实现制热与制冷双向计量，广泛用于分户采暖、楼宇换热站、区域能源中心、中央空调系统等冷热贸易结算与能耗监测场景。重庆青天特克 CQT-G 系列超声波热量表，全口径覆盖DN15~DN1000，整机符合行业标准《热量表》CJ 128-2020，采用对射式超声波时差法精准采集流量，搭配进口高精度PT1000温度传感器实时监测供回水温度，内置智能积算单元自动运算换热系统吸收/释放的总冷热量，是进口冷热计量仪表的高性价比国产替代方案。
一、产品简介CQT-G超声波热量表采用时差法测量技术，通过计算超声波信号在流体中顺流与逆流传播的时间差来精确测量流速，结合管道截面积换算瞬时与累积流量。仪表同步采集进水、回水双路温度信号，依据热力学公式持续积分运算，精准输出瞬时冷热功率与累计冷/热量，支持制热（供暖）与制冷（中央空调）双向计量。
核心设计特点

• 对射式超声波时差法：管道两端换能器双向收发声波，捕捉顺逆流时间差计算流速，无叶轮、无机械转动结构，无磨损、不堵塞
• 进口高精度PT1000铂电阻：温度分辨率0.01℃，温差采集误差极小，保障热量结算精准
• 一体化紧凑结构：流量管段、测温底座、积算显示单元三合一集成设计，占用空间小，直通式管路压损极低
• 冷热两用双向计量：冬季采暖制热、夏季中央空调制冷，一台仪表通用，自动识别冷热工况
• 智能自诊断模块：实时监测换能器、温度传感器、供电状态，故障自动报警记录


二、核心技术参数

项目	CQT-G 系列参数
产品型号	CQT-G 超声波热量表
口径范围	DN15 ~ DN1000（全口径覆盖）
测量原理	超声波时差法（对射式）
执行标准	CJ 128-2020《热量表》
精度等级	1级 / 2级 可选；流量精度可达±1%
测温元件	进口高精度PT1000铂电阻，温度分辨率0.01℃
承压等级	标准1.6MPa；可选2.5MPa高压款
供电方式	3.6V 4.0Ah锂电池（寿命≥8年）/ DC12V外部供电（双电源自动切换）
防护等级	IP65（户外机房、地下管廊适用）
通讯接口	RS485、M-BUS双通讯接口；预留光电升级接口
通讯协议	Modbus-RTU、CJ/T 188-2004、Bacnet
安装方式	一体式结构，直通式管路，支持水平/垂直安装
计量功能	瞬时流量/累积流量、供回水温度、瞬时冷热功率、累计冷/热量
介质适配	冷热两用清水（供暖水/中央空调冷冻水、冷却水）

三、主要应用场景

行业领域	典型场景	推荐口径
住宅分户采暖	新建/改造住宅小区供暖分户计量、热费分摊	DN15~DN40
楼宇换热站	商业综合体、医院、学校供暖换热站热量贸易结算	DN50~DN250
中央空调冷热计量	办公楼、商场、酒店中央空调冷/热量分区域计量，能源费用分摊	DN50~DN400
区域能源站	园区集中供能系统总供冷/供热计量，能效考核	DN200~DN1000
工业余热回收	工厂余热利用项目热量统计、节能效益核算	按工况定制

适用介质：供暖热水、中央空调冷冻水、冷却水等洁净水介质。超声波热量表无机械运动部件，对水质适应性强，不易堵塞。四、选型关键要点1. 口径选择根据管道公称通径与设计流量范围确定口径，确保常用流量落在仪表量程的合理区间。CQT-G系列覆盖DN15~DN1000，户用、楼栋、热源站全场景适用。
2. 精度等级确认

• 贸易结算、热费分摊场景→优先选择1级或2级精度表
• 过程监测、能耗统计分析→2级精度可满足需求


3. 温度与承压

• 集中供暖：介质温度≤95℃，标准1.6MPa承压满足多数场景
• 高层建筑供暖或大型区域供能管网：建议选用2.5MPa高压款


4. 供电与通讯

• 户用/分散点位：内置锂电池（寿命≥8年），免布线
• 换热站/机房集中监控：DC12V外部供电，配合RS485或M-BUS远传接入热网SCADA/楼宇自控系统
• 通讯协议选择：对接国内热网平台优先CJ/T 188-2004；对接楼宇自控系统优先Modbus或Bacnet


5. 安装注意事项

• 安装前彻底清洗管道，防止焊渣等杂质影响测量
• 表体箭头方向须与水流方向一致
• 供回水温度传感器探头应位于管道中心位置，确保测温代表性
• 表前建议安装过滤器，定期排污


五、厂家优势｜重庆青天特克1. 源头自研生产CQT-G系列全流程自主研发生产，非贴牌代工。依托集团近20年流量计量行业经验，全口径DN15~DN1000覆盖，具备批量现货与稳定交付能力。
2. 高精度计量体系采用进口换能器与配对PT1000铂电阻，计量精度最高可达±1%。整机符合CJ 128-2020《热量表》标准，支持贸易结算级计量要求。通过CPA/CMC双认证。
3. 智慧物联，对接便捷标配RS485/M-BUS双通讯接口，原生兼容Modbus、CJ/T 188-2004、Bacnet协议，可无缝对接热网SCADA、楼宇自控、能耗监测平台。预留光电升级接口，后期远程升级无需拆机。
4. 成套配套能力可配套温度传感器、通讯模块、安装配件一站式供货，支持NB-IoT/4G无线远传方案。
5. 全国服务网络全国40余家办事处，提供前期工况评估、量程选型、安装指导、通讯协议对接与售后维保全流程技术支持。
6. 出口品质背书依托集团20年出口经验，产品出口150余个国家和地区，国产替代进口，采购成本约为进口同类产品的30%~45%，性价比优势突出。
六、常见问答Q：超声波热量表和电磁热量表有什么区别？
A：超声波热量表采用时差法测量流量，无机械部件、无压损，对水质适应性强，不易堵塞；电磁热量表依据法拉第电磁感应原理，要求介质具备一定导电性（≥5μS/cm）。超声波热量表在供暖、中央空调洁净水工况中适应性更广。
Q：CQT-G系列能否同时计量热量和冷量？
A：可以。支持冷热两用双向计量，冬季采暖制热、夏季中央空调制冷，一台仪表通用，自动识别冷热工况并切换计量模式。
Q：现场直管段不足怎么办？
A：CQT-G系列采用对射式超声波时差法设计，对直管段要求相对较低。新一代设计已优化安装适应性，部分型号对安装直管段无严格要求。建议选型时提供现场管路条件，由厂家进行流场评估。
Q：电池能用多久？断电后数据会丢失吗？
A：内置3.6V锂电池静态功耗极低，设计寿命≥8年，支持双电源自动切换。断电后数据永久保存，恢复供电后继续计量，不会丢失历史累积数据。
